什么时候会选择双面柔性线路板
当单面板的线路不够用从而转到反面（正反面需要有线路）
需要接地和电源应用时，用于屏蔽作用,密集表面需组装元器件
双面柔性线路板的特点：
可以在正反两面进行组装元器件，有2层走线,产品厚度（厚度：0.068mm-0.4mm)
金手指区域可以有支撑作用,产品可以加辅料（3M胶，钢片补强，PI补强，FR4补强）
双面柔性线路板（FPC）最长长度1300mm，最大宽度：485mm，铜厚有1/3 、0.5、1、2 OZ 可以选择，表面处理：沉锡/电锡/沉金/镀金/镍钯金
最小线宽线距是0.05mm，FPC的颜色默认是黄色，还可以有白色，黑色，绿色。
可以做单端和差分阻抗，可以贴黑色电磁膜（防静电干扰作用）

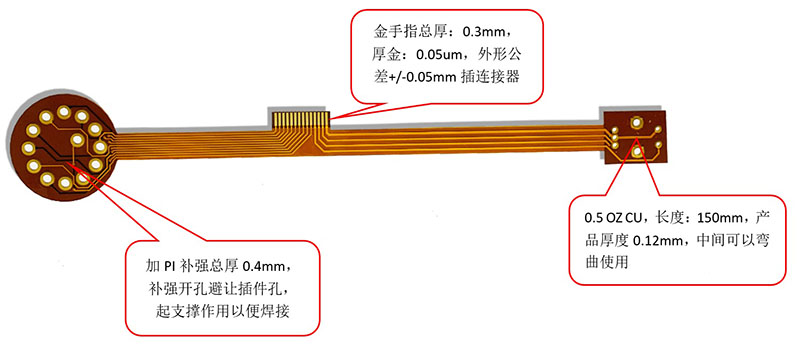

产品类别：2层FPC排线
基本参数：0.5 OZ CU   0.5mil PI  黄色覆盖膜
线宽/线距：0.15mm/0.15mm
外形公差：±0.05mm
厚度：0.12mm  1端PI补强总厚度：0.4+/-0.03mm，金手指加PI补强总厚度：0.3+/-0.03mm表面处理：沉金0.05um
其它：两端插件孔+中间金手指（中间可以有弧度的任意弯去）

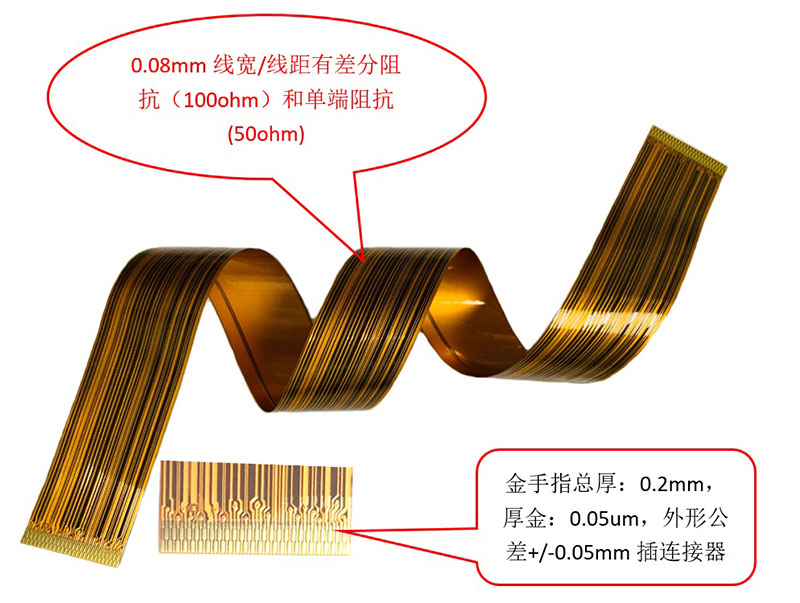

产品类别：2层FPC柔性线路阻抗板
基本参数：0.5 OZ CU   1mil PI  黄色覆盖膜
线宽/线距：0.08mm/0.08mm
外形公差：±0.05mm
厚度：0.12mm  两端PI补强总厚度：0.2+/-0.03mm，
其它：阻抗板用于显示屏，0.08mm的线宽需做100ohm的差分阻抗和50ohm的单端阻抗

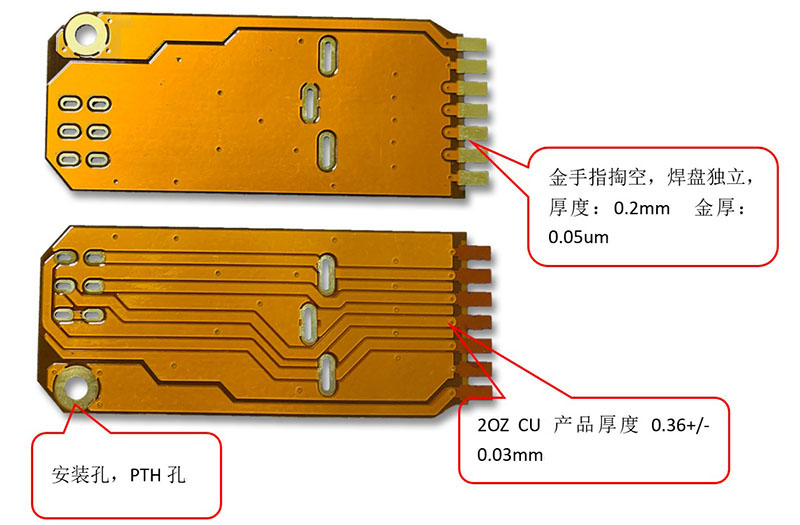

产品类别：2层FPC柔性线路板
基本参数：2 OZ CU   1mil PI  黄色覆盖膜
线宽/线距：0.3mm/0.3mm
外形公差：±0.05mm
厚度：0.36mm  表面处理：沉金（AU 0.05um）
其它：用于电子吉他上，起连接作用

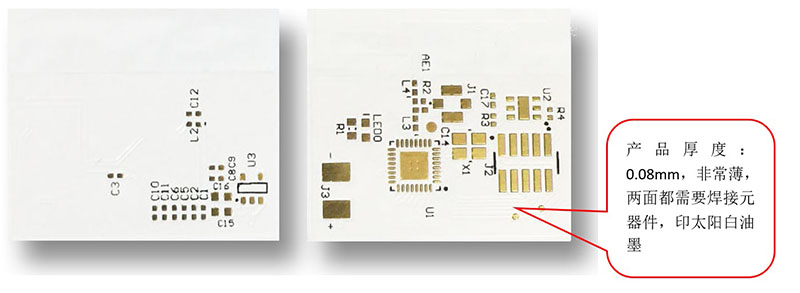

产品类别：2层FPC柔性线路板
基本参数：1/3 OZ CU   1mil PI  无胶材料  阻焊层：两面印太阳白油墨
线宽/线距：0.1mm/0.1mm
外形公差：±0.05mm
厚度：0.08mm  表面处理：沉金（AU 0.05um）
其它：产品非常柔软,用微软屏上。

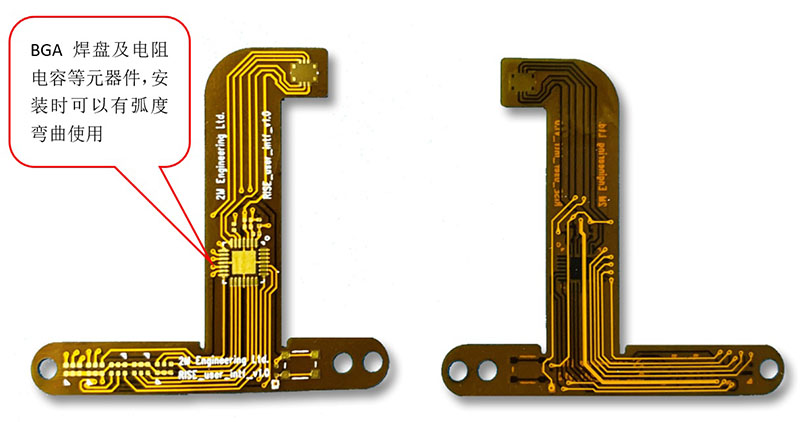

产品类别：2层FPC柔性线路板
基本参数：0.5 OZ CU   0.5mil PI  无胶材料  阻焊层（黄色覆盖膜）
线宽/线距：0.1mm/0.1mm
外形公差：±0.05mm
厚度：0.12mm  表面处理：沉金（AU 0.05um）
其它：产品上可以焊接电阻，电容及BGA等元器件，可以过锡炉260度 10秒。

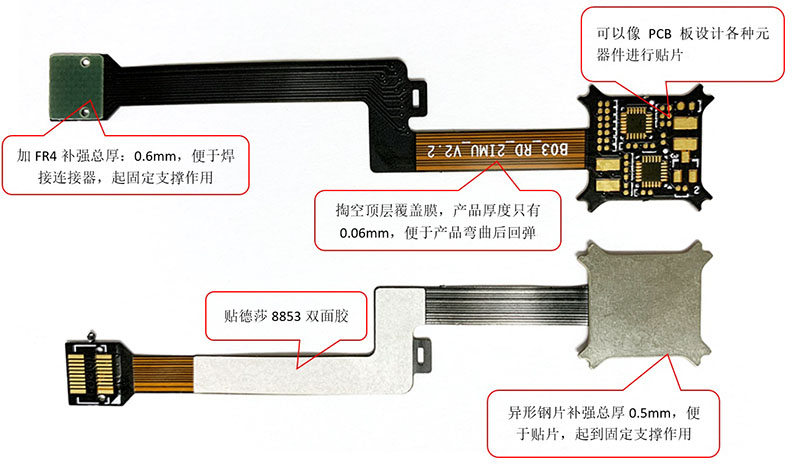

产品类别：2层FPC柔性线路板
基本参数：1/3 OZ CU   1 mil PI  无胶材料  阻焊层（黑色覆盖膜）0.5mil PI  12.5um AD
线宽/线距：0.1mm/0.1mm，外形公差：±0.1mm
厚度：0.1mm  覆盖膜掏空处厚度只有0.06mm，便于安装使用可以回弹弯曲，表面处理：沉金（AU 0.05um）

想了解更多柔性线路板（FPC)和软硬结合板的材料和工艺可以随时沟通。
